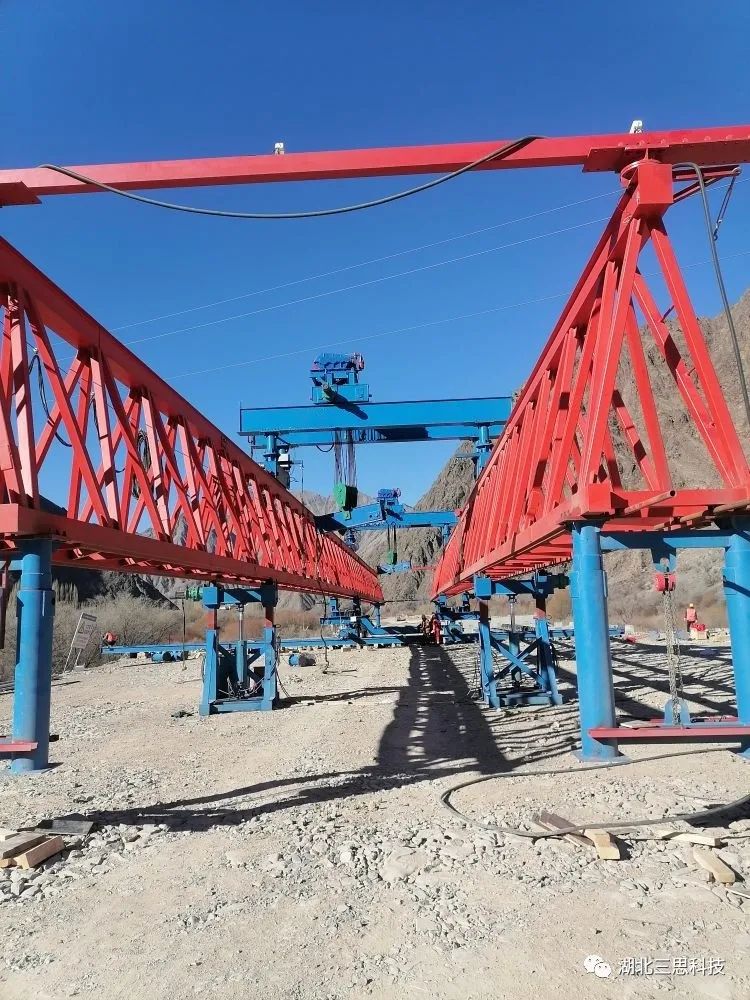

本架橋機安全監控管理系統由視頻監控系統和安全監控系統組成。起重機現場實時作業數據和視頻,可通過Internet網絡傳輸至遠端服務器,以便隨時察看分析。

存儲在服務器的作業數據,能夠反映架橋機工作狀況,如作業周期、超載情況、各行程高度是否超范圍等。通過分析一段時間內的數據形成各作業報表,以幫助作業調度和管理。




功能介紹

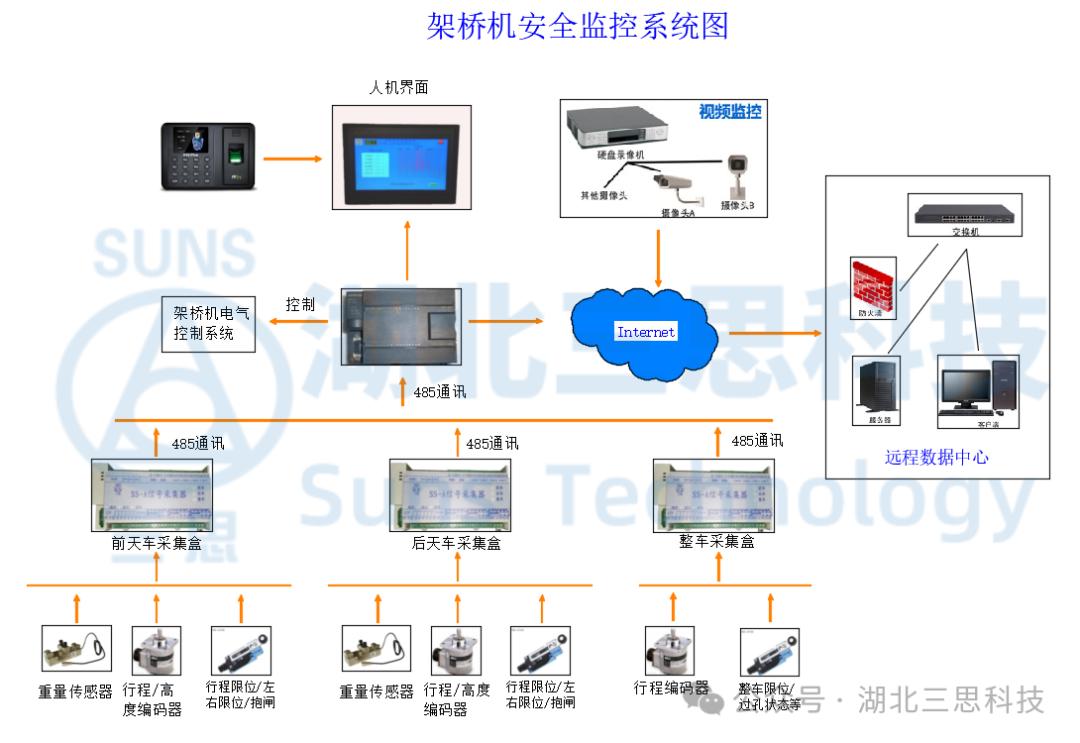

▲架橋機安全監控系統結構圖

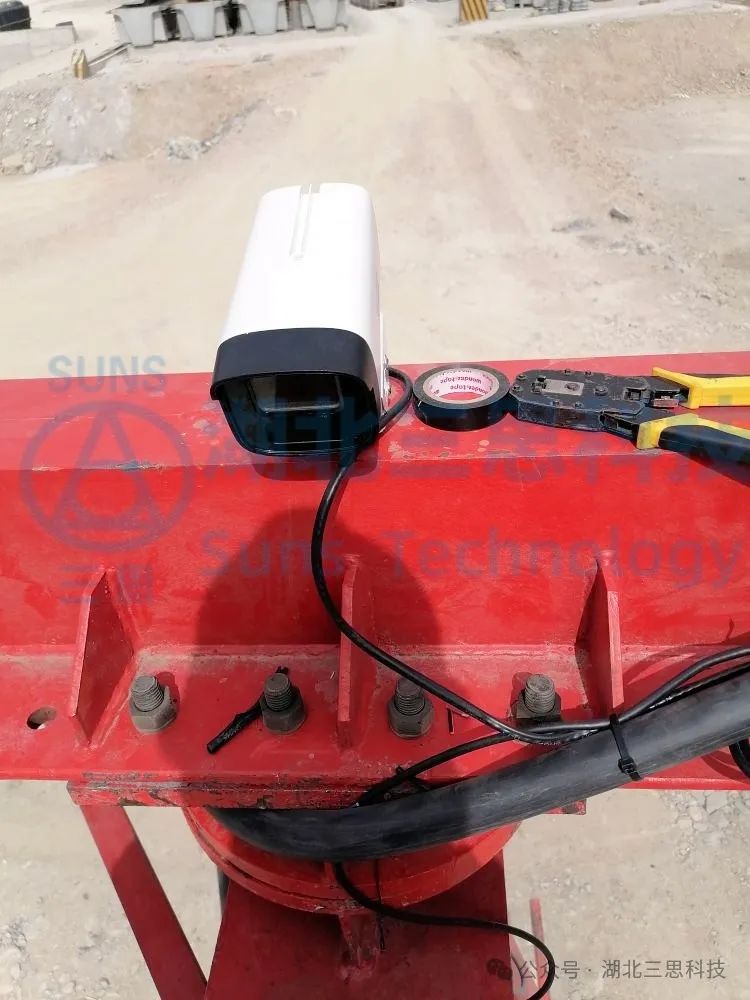

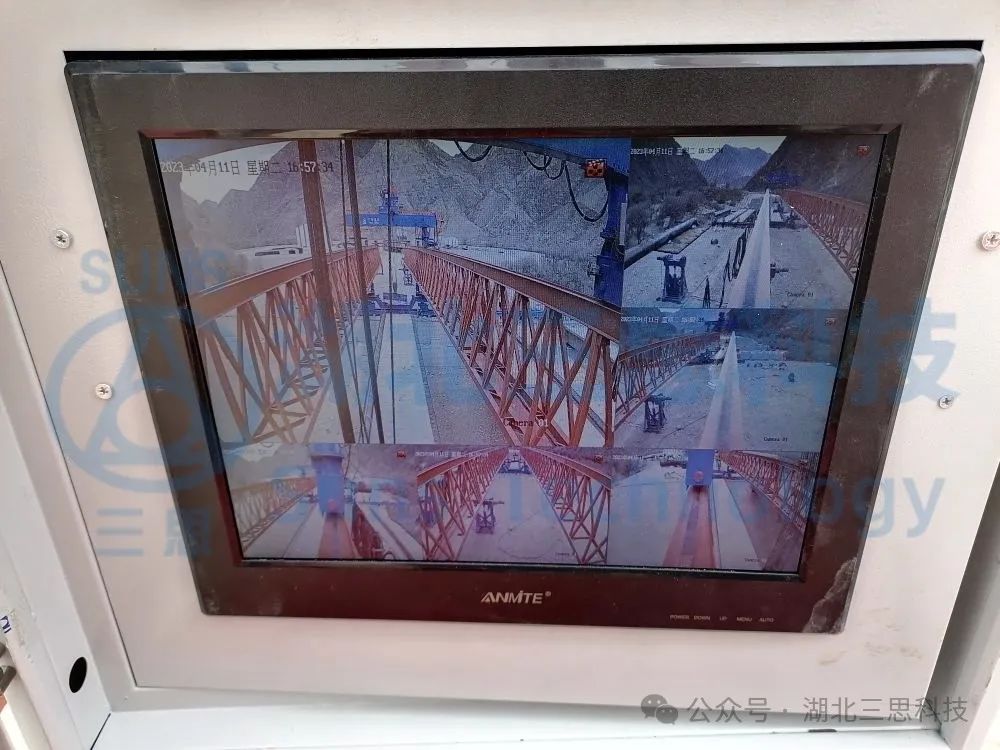

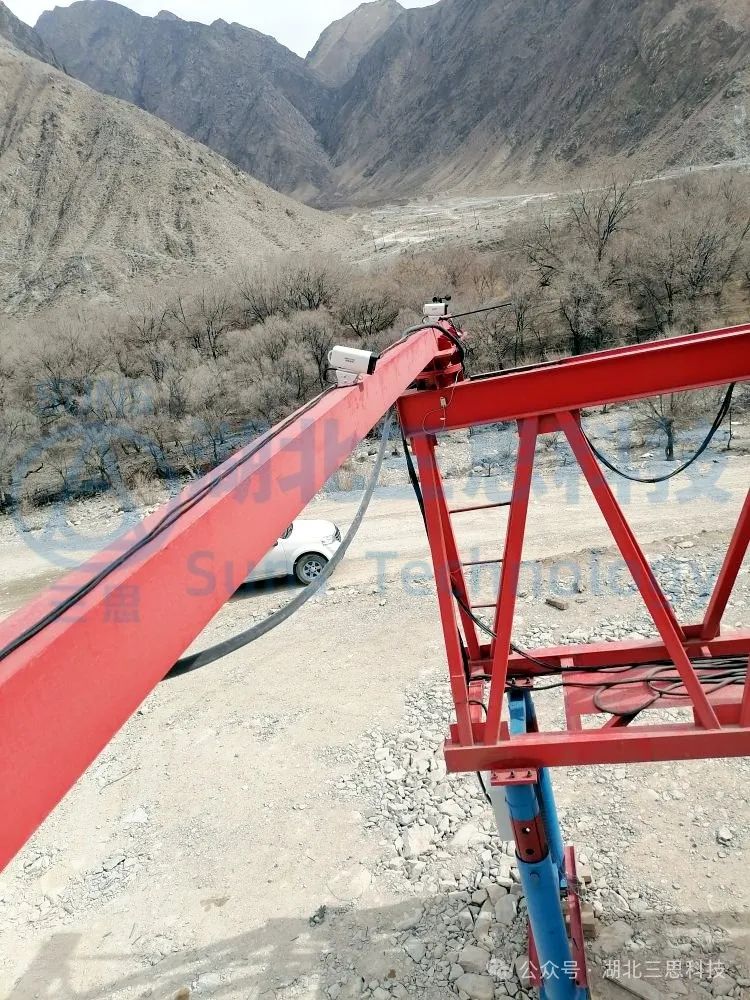

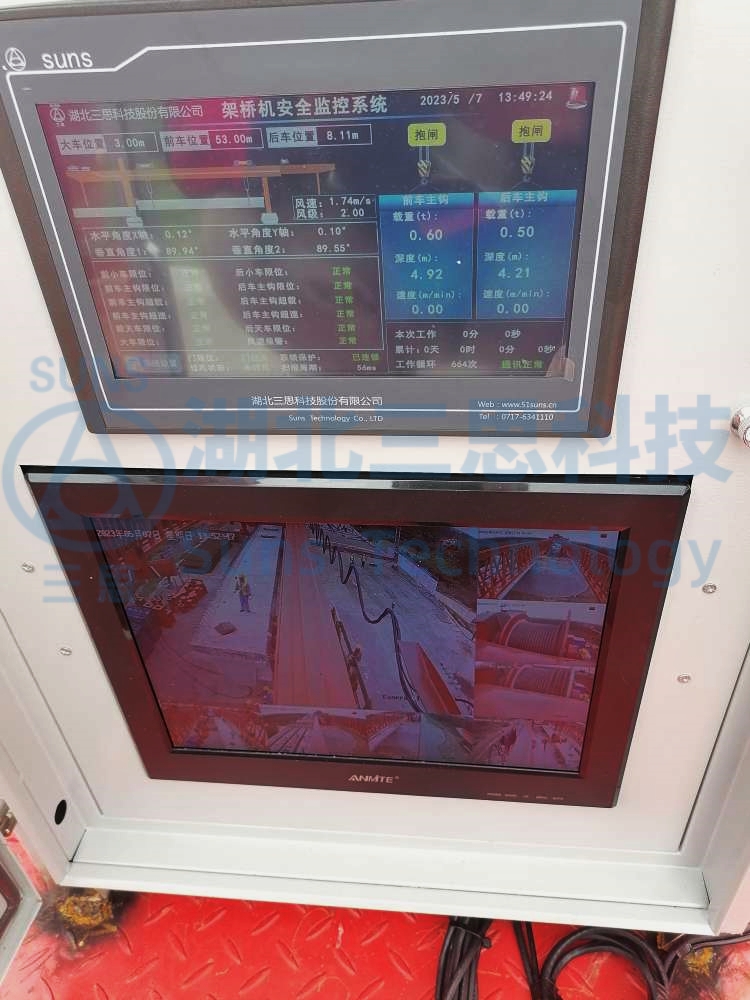

視頻監控系統監測架橋機的過孔狀態、架梁狀態、運梁車同步狀態,視頻顯示器放置于駕駛室中或者主機電箱內,給駕駛員帶來更加寬廣的操作視野,提高了架橋機操作便捷性。


▲旁壓式重量傳感器(部分)

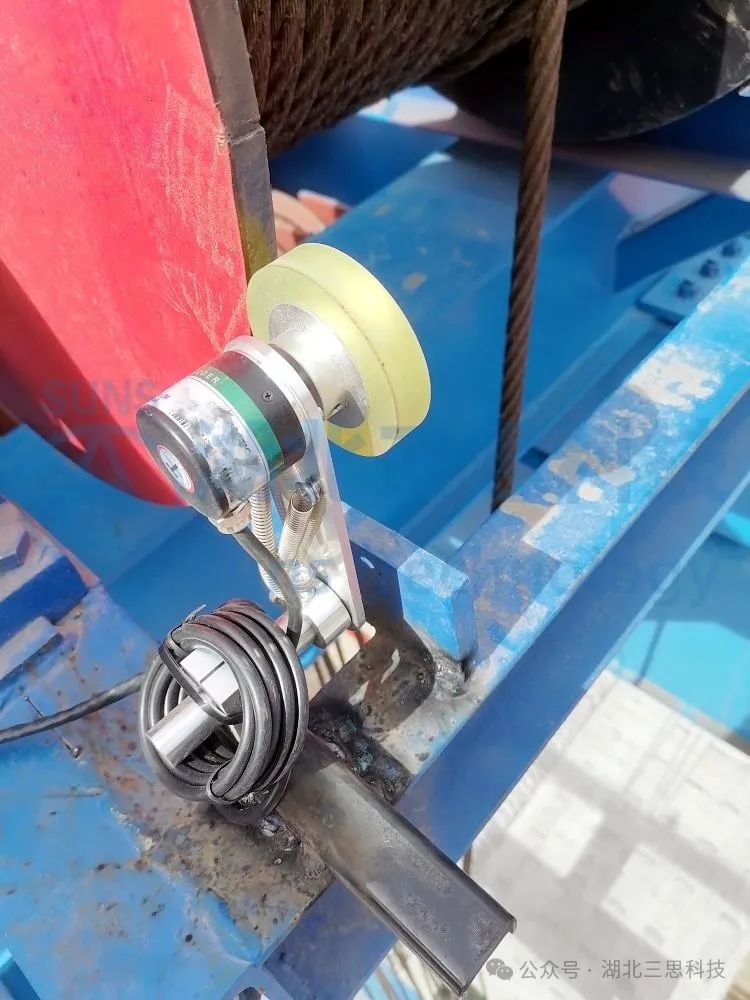

▲行程編碼器(部分)

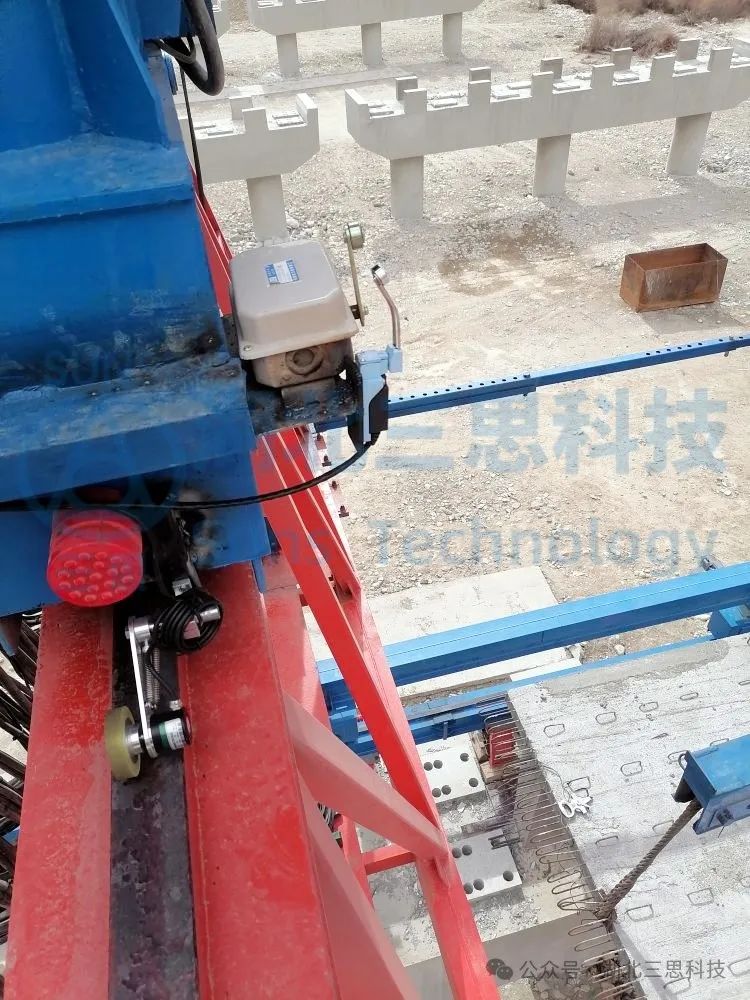

▲行程限位器安裝實拍圖(部分)

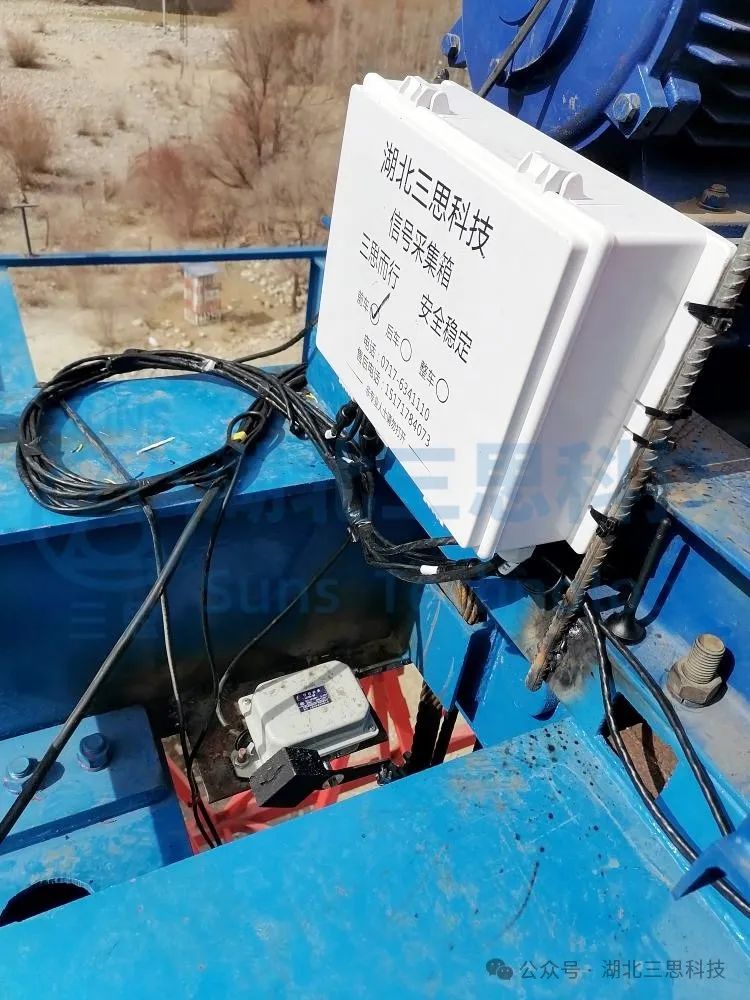

▲信息采集盒(部分)

安全監控系統監測架橋機的運行行程數據,起升高度數據,限位數據,操作指令數據以及輸出控制點位,可以全方位掌握門機的實時運行狀況,提高了操作的安全性。




產品優勢

架橋機安全監控系統特點


架橋機起重機安全監控管理系統是公司專為架橋機開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。架橋機監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求,同時還融入了多種起重機監控,維護,管理等實用功能,是一款將設備管理及人員行為管控融為一體的,真正使安全監控措施落地的監控系統。

1.系統滿足起重機械安全監控管理系統國標的要求,能獨立記錄并實時查詢各類數據。

2. 整個系統分為兩層,上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制;下層以信號采集盒為主控元件實現控制,信號發送至控制盒,實現監控。

3. 整套系統采用定制頻段無線通訊,絕不會出現通信受干擾導致數據變化的情況。

4. 結構簡單:人機界面無線上位機,有效降低投資成本及維護成本。

5. 整套系統以信號采集盒為主控元件和機械限位保護實現控制,使整套系統可靠性高。

6. 整套系統在滿足國標要求外,還可以實現起重機健康管理(電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等)

7. 整套系統采用無線通訊模式,安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8. 數據和視頻信息可以通過DTU或因特網給后臺,可以遠程實時查看并在后臺進行分析判斷操作的正確性。

9. 系統可內置短信模塊,有重大違章作業時,可及時短信通知相關監督崗位。
