橋機安全監控系統，為起重機械系上“安全帶”
橋式起重機安全監控管理系統是湖北三思科技專為橋式起重機開發的采集監控、記錄、分析、診斷、預警、統計于一體的交互式信息管理平臺。橋式監控系統符合GB/T 28264-2017起重機械安全監控管理系統國標的要求，同時還融入了多種起重機監控，維護，管理等實用功能，是一款將設備管理及人員行為管控融為一體的，真正使安全監控措施落地的監控系統。
橋機安全監控系統介紹
本橋機安全監控管理系統由視頻監控系統和安全監控系統組成。

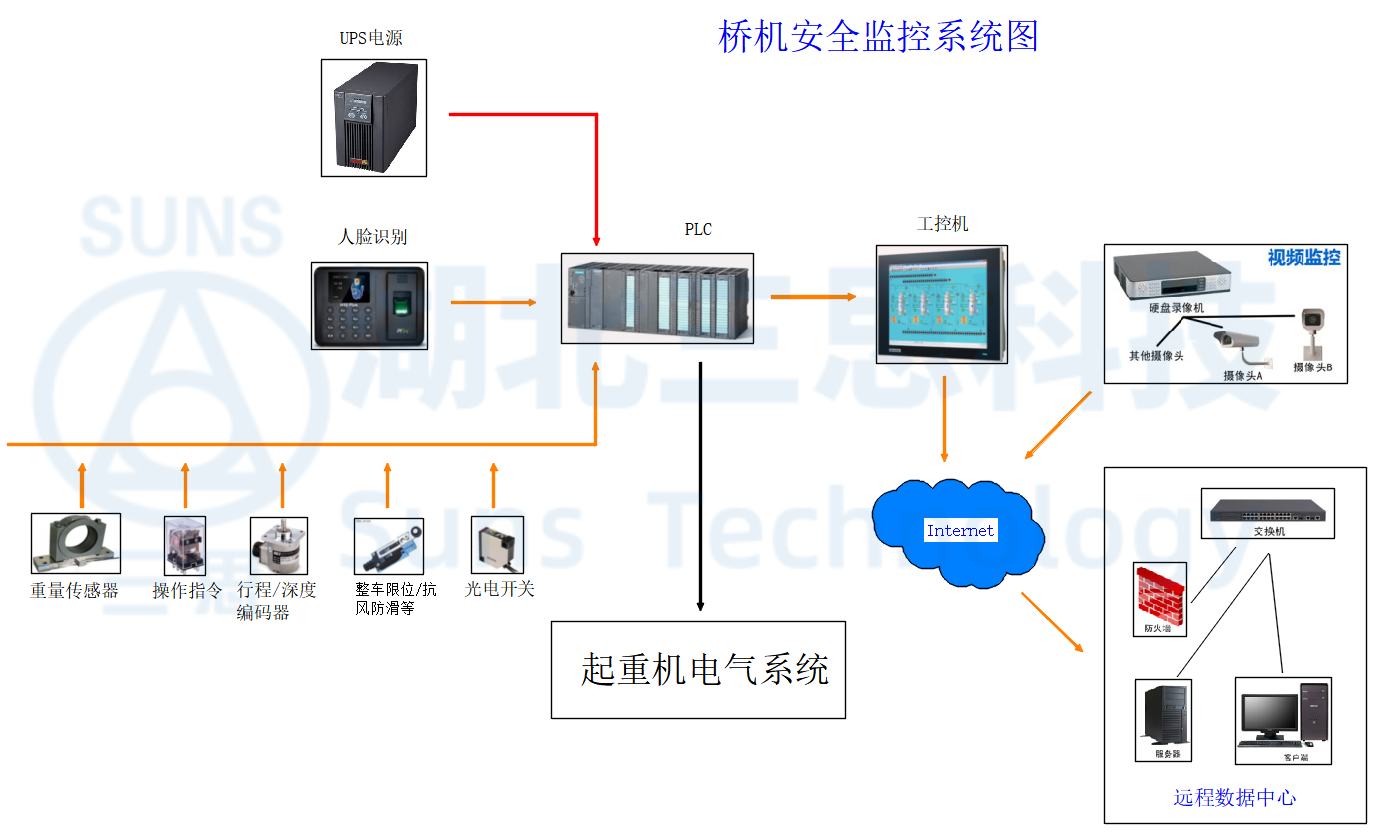

▲橋機安全監控管理系統結構圖
視頻監控系統監測橋機的運行軌道和吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了橋機操作便捷性。
安全監控系統監測橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。
現場實拍圖
系統實時顯示起重機的運行狀況參數，如：主副參數、整車參數、天車參數、本次工作時間、工作時間、工作次數、通訊狀況等，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了操作的安全性。
系統實時報警畫面及歷史報警畫面，記錄起重機運行過程中的各種故障報警和設置報警，如：超載報警，門限位報警，主副鉤上限報警，天車行程報警，限位報警等，并且在故障發生時發出聲光報警，以及及時提醒駕駛員。
聲光報警器和紅外線開關安裝實拍圖
監控攝像頭安裝現場實拍圖
視頻監控安裝于駕駛室內，可以方便的對施工現場的設備進行視頻直播，實時查看現場的現狀。
DXZ多功能行程限位器和編碼器安裝實拍圖。DXZ多功能行程限位器具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點。
橋機安全監控管理系統主要特點：
?系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。
?整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以PLC為主控元件實現控制，信號發送至中控室，實現遠方監控。
?整套系統采用工業級485通訊，絕不會出現通信受干擾導致數據變化的情況。
?結構簡單：PLC 通信網絡 上位機，有效降低投資成本及維護成本。
整套系統以PLC為主控元件和機械限位保護實現控制，使整套系統可靠性高。
?整套系統在滿足國標要求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）
?整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。
?數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。
?系統內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
