塔式起重機安全監控系統，建筑工地的“安全衛士”

　

塔式起重機正朝著大型化、自動化、多功能化發展，引入實時狀態過程監控系統，湖北三思科技把遠程監控系統運用到安全裝置及監測系統中去，對塔機作業時和各種參數實施準確的測量和顯示，實現多功能安全保護，勢在必行。



一套完整的塔式起重機安全監控系統應當包括塔上監控設備、現場監控平臺和遠程監控平臺。



其中，在出現安全隱患或者運行風險時塔上監控設備實時為塔機操作人員提供警示或者干預；現場監控平臺為現場安全管理人員提供塔機監控手段，并記錄塔機運行情況以及對安全隱患、違章操作、運行風險等進行查詢統計，幫助管理人員確保所有塔機安全運行；遠程監控平臺為政府職能部門或者公司管理部門對其所轄工程所有塔機運行和安全情況提供實時監控和數據記錄分析、查詢統計等功能，便于及時發現和制止非安全行為，避免隱患事故的惡化。




塔機安全監控系統可不間斷的采集塔機的角度、幅度、高度、起重量、行走位置、風速等信息，并將這些信息相互共享，通過內建風險評估模型的計算,即時評估當前運行狀態的風險操作人員謹慎操作，直至通過繼續情況。如果存在風險則立即提示電輸出裝置對其操作進行干預。



此外還將運行、報警、違章等操作等信息實時傳送到各級監控平臺。另有故障自行診斷功能，如果塔機各限位存在故障，可及時診斷并提示有關人員。現場監控平臺采用專用數字通信信道與各個塔機保持?jǐn)?shù)據鏈接，全天候運行，實時監控塔機運行狀態，此方式不僅具有較高的可靠性，確保塔式起重機受到實時監控又具有較高的抗干擾和保密性，防止外界的干擾和破壞。





管理員只需在辦公室就可以全面觀察通過詳細的數據來監管塔機，避免了以往因靠視覺直觀存在片面和主觀判斷失誤而不能及時發現和制止危險作業的情況發生。遠程監控平臺通過互聯網與所屬的所有現場監控平臺進行連接，并將現場的記錄和統計結果不斷同步到遠程數據庫，從而可以將任何所屬塔機的任何可能的危險情況記錄并提示給區域管理員，消除了現場與管理部門之間的溝通障礙，杜絕了事故隱患的瞞報、漏報現象，并能變被動為主動，針對具體情況實時作出分析判斷，提高了工作效率。


隨著現代化城市建設的迅速發展，建筑施工的機械化、自動化程度要求也越來越高，塔式起重機已經成為建筑工地必不可少的大型施工機械之一，但同時塔吊安全的事故也屢屢發生。




計算機技術、自動控制技術、通訊技術的飛速發展和廣泛應用，以計算機系統為核心和操作控制平臺為基礎的各種監控系統已成為當今重大生產設備或過程控制設備進行監督管理的必備手段。




現在，塔吊事故的不斷發生，塔吊的安全越來得到重視，全國各地已相繼下發關于塔式起重機安全管理的相關文件，施工現場塔吊的智能化安全管理已經成為行業發展的大趨勢。


塔吊安全監控系統介紹：


塔吊安全監控系統，由安裝于塔機吊臂、塔身及傳動結構處的各類傳感器、高清攝像頭、控制主機、顯示屏、無線通訊模塊，以及在遠程服務器部署的監控軟件組成。



主機采用10英寸顯示屏，能實時顯示工地現場塔機運行狀況，通過無線網絡把各種傳感器采集的參數實時上傳到智慧工地監管平臺，實現系統監管。

塔吊安全監控系統功能：


• 駕駛員管理

通過生物識別技術防止無關人員違規操作，只有獲得塔吊操作資格證書，并已錄入塔吊班組人員信息才能啟動塔吊。



• 數據實時監測

幅度、高度、回轉、重量、傾角、風速等傳感器采集塔機運行數據，監控塔機運行狀態。如風速傳感器測量塔機處即時風速，當風速大于安全作業上限時，在塔機駕駛室和監控中心進行聲光報警。

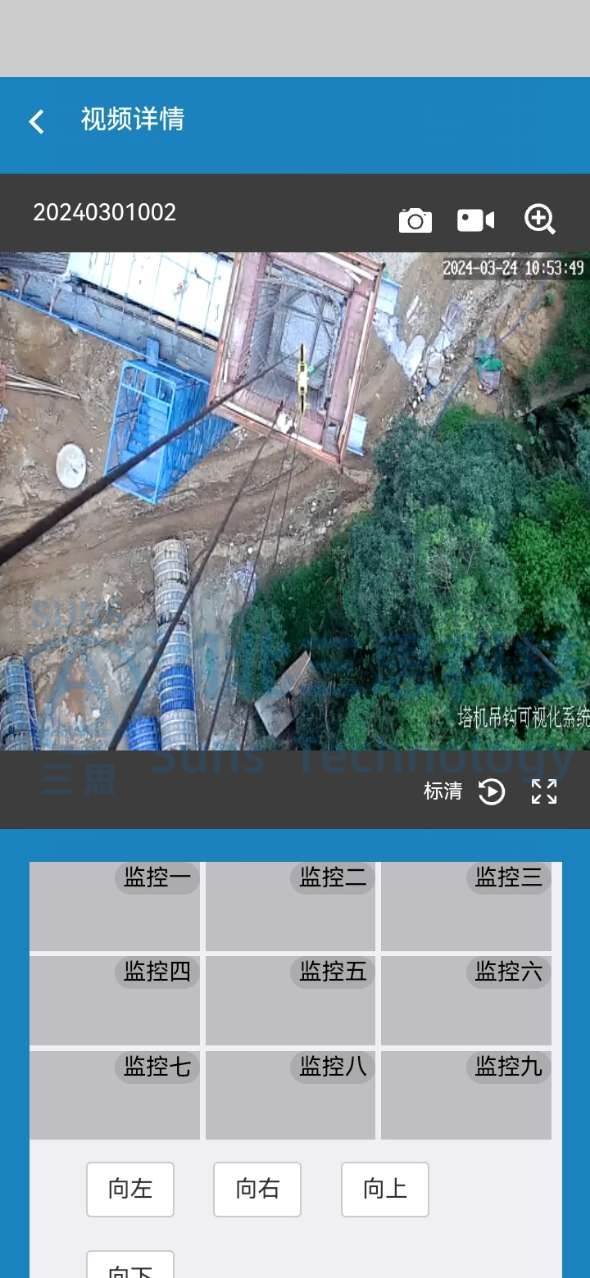

• 塔吊可視化

把高清紅外攝像機安裝在塔機大臂的小車上，對塔機起升高度實時監測，對吊鉤下方的作業畫面進行自動追蹤拍攝，杜絕盲吊。



• 群塔防碰撞

在由多個塔吊構成的集群中，系統實時跟蹤各塔機的吊臂及吊鉤位置，當塔機或吊鉤位于交叉作業區域且與其他塔機小于安全距離時，進行聲光報警，預防多塔機之間的碰撞。



• 調度管理



現場管理人員通過在后臺注冊的手機APP，可實現對單臺或多臺塔機權限管理。實現低權限塔機避讓高權限塔機，并可設置部分塔機的作業區域和范圍，從而實現現場調度管理。
