• 上海、海南兩地龍門吊安全監控系統順利交付,設備安全盡在“眼”中

    作者:三思科技 更新時間:2024-04-09


    龍門吊(又稱門式起重機)作為一種起重設備被廣泛應用于建筑施工領域。因場地狹小、高空作業人員視角受限、駕駛員不當操作、龍門吊自身設計缺陷等原因,讓龍門吊在使用過程中存在很大的安全隱患。龍門吊吊載的貨物、吊具等重物從空中墜落或龍門吊傾覆等原因造成的事故不在少數,并往往造成嚴重的人員傷亡。因此,對于龍門吊使用過程中的運行狀態進行實時監控、監測顯得尤為重要。


    由湖北三思科技自主研發的SSL-CB型龍門吊安全監控系統用于監控門式起重機(龍門吊)的運行和維護,包括運行環境監控、運行狀態監控、視頻監控等多種監控內容,以及日常維護檢修任務的下發等,并生成相應的數據記錄,一站式解決龍門吊設備的監控、異常報警、數據采集存儲、任務下發反饋等多種問題。



    PART 01

    海南50T龍門吊安全監控系統安裝現場

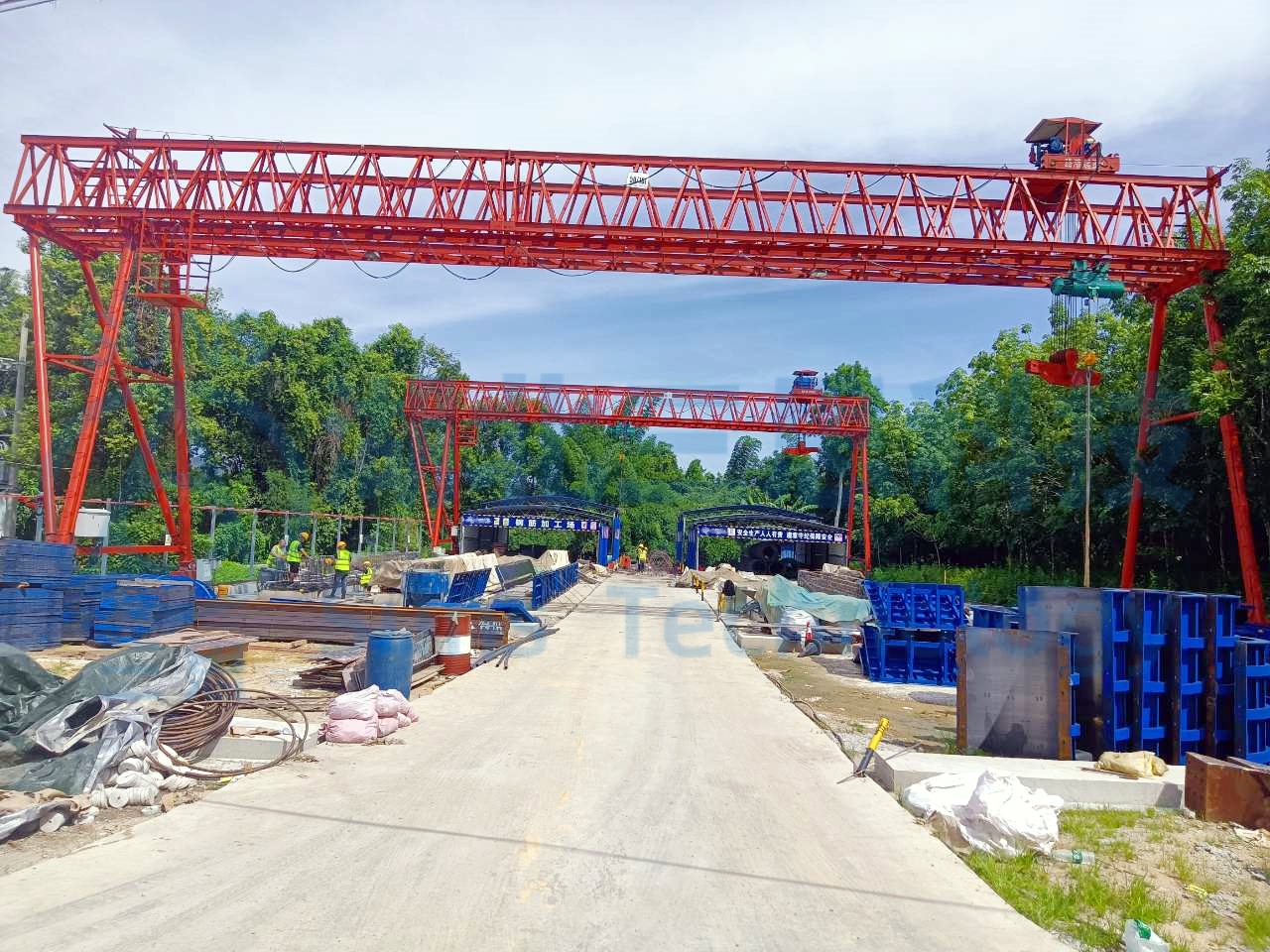

    ▲現場設備全景圖


    ▲龍門吊安全監控系統終端顯示器安裝實拍圖

    顯示屏內容包含:小車主副鉤高度、行程、速度、吊重等方面信息,整車動畫軌跡顯示;
    功能包含:視頻采集和回放、采集數據顯示、趨勢記錄,故障報警、參數圖紙等管理。






    ▲部分限位開關安裝實拍圖

    ▲部分?jǐn)z像頭安裝實拍圖

    吊裝區域:端梁中間各裝1路攝像頭,用于監控現場吊裝區域。



    整車行走區域:端梁兩頭各裝2個攝像頭,用于監控整車運行軌道區域。





    ▲部分行程編碼器安裝實拍圖

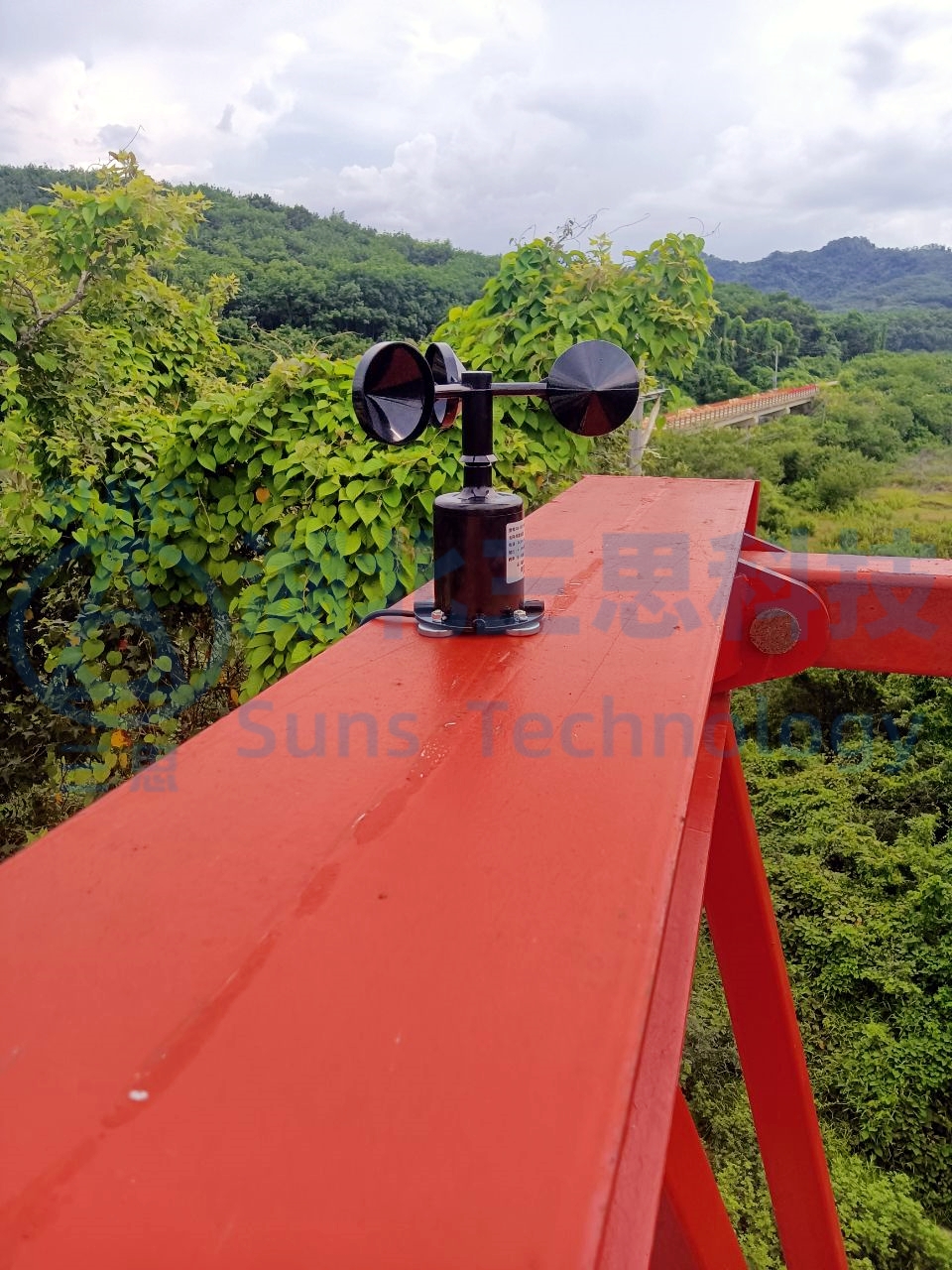

    ▲風速傳感器安裝實拍圖

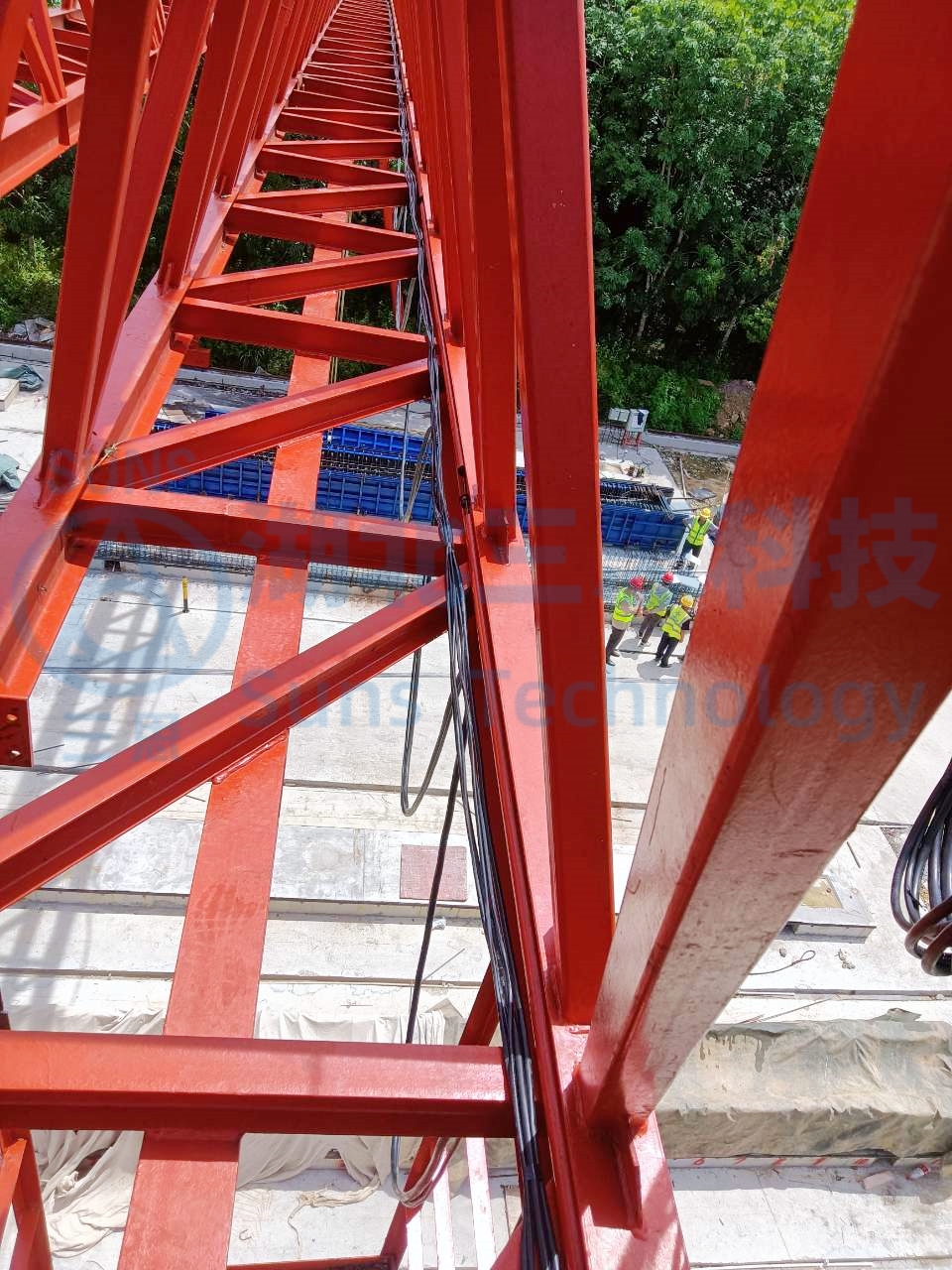

    ▲布線工藝現場實拍圖

    本項目還加裝了人臉識別系統。起重機作為特種設備,只允許有資質的人員使用操作,使用生物識別技術作為身份識別鑰匙,能更準確的識別操作人,避免“共享密碼”隨意操作的情況出現,同時還可以起到統計操作人考勤的作用。


    PART 02

    上海180T+32T-跨度33m-高18m龍門吊安裝現場

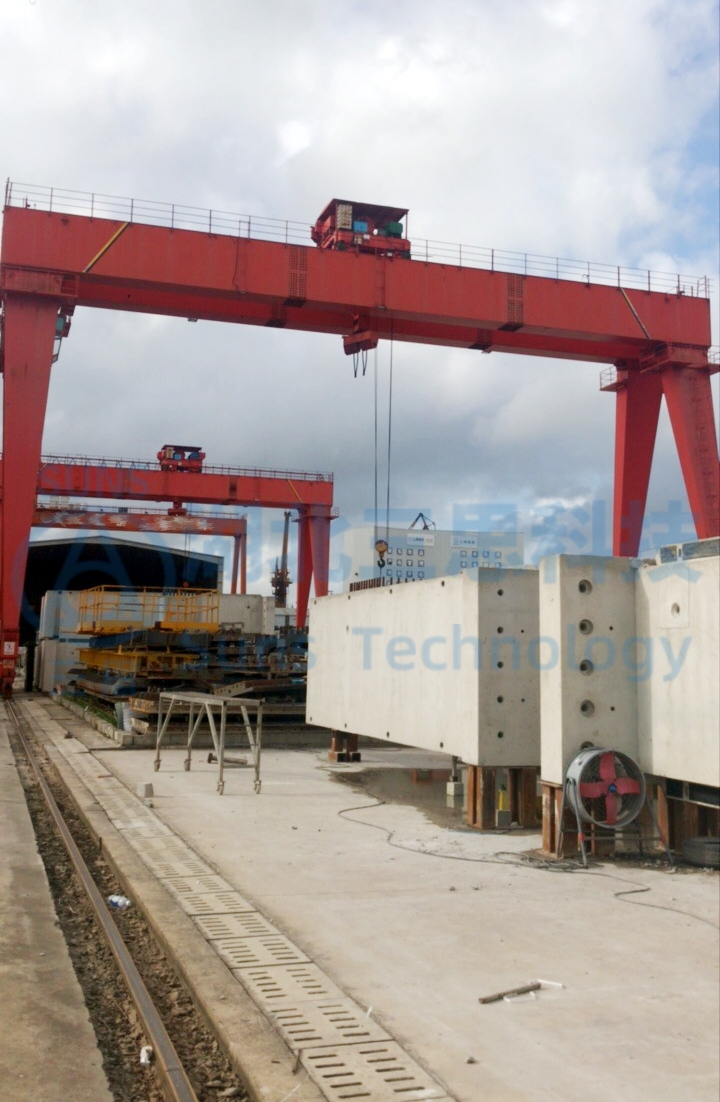

    ▲現場設備全景圖

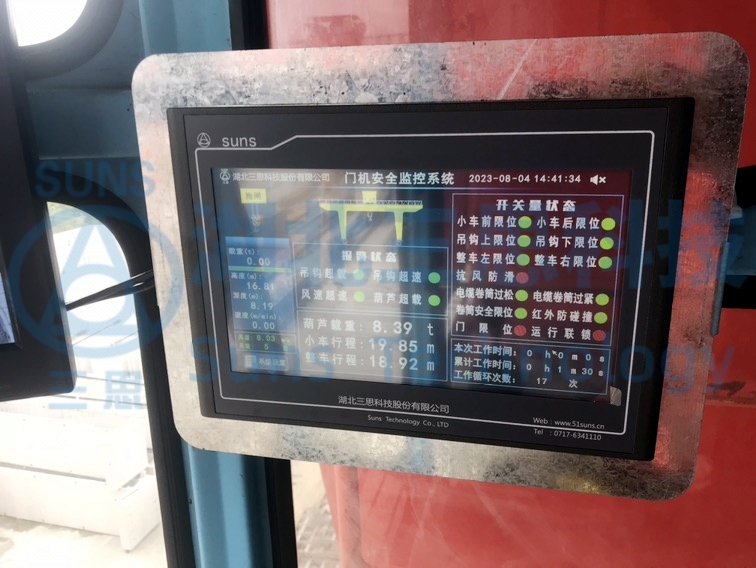

    ▲龍門吊安全監控系統終端顯示安裝實拍圖

    顯示屏內容包含:小車主副鉤高度、行程、速度、吊重等方面信息,整車動畫軌跡顯示;

    功能包含:視頻采集和回放、采集數據顯示、趨勢記錄,故障報警、參數圖紙等管理。

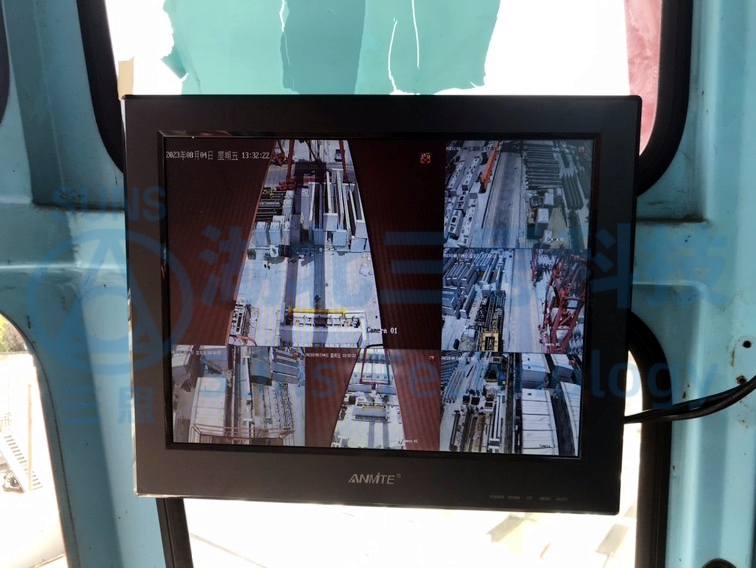

    ▲龍門吊視頻監控系統終端顯示安裝實拍圖

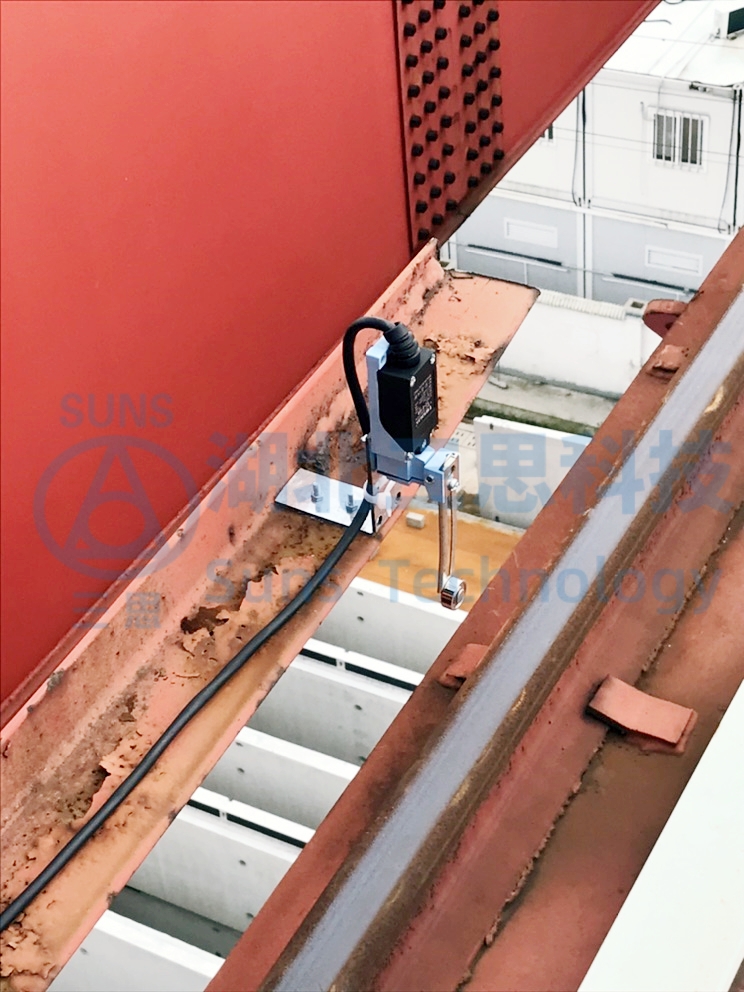

    ▲部分限位開關安裝實拍圖

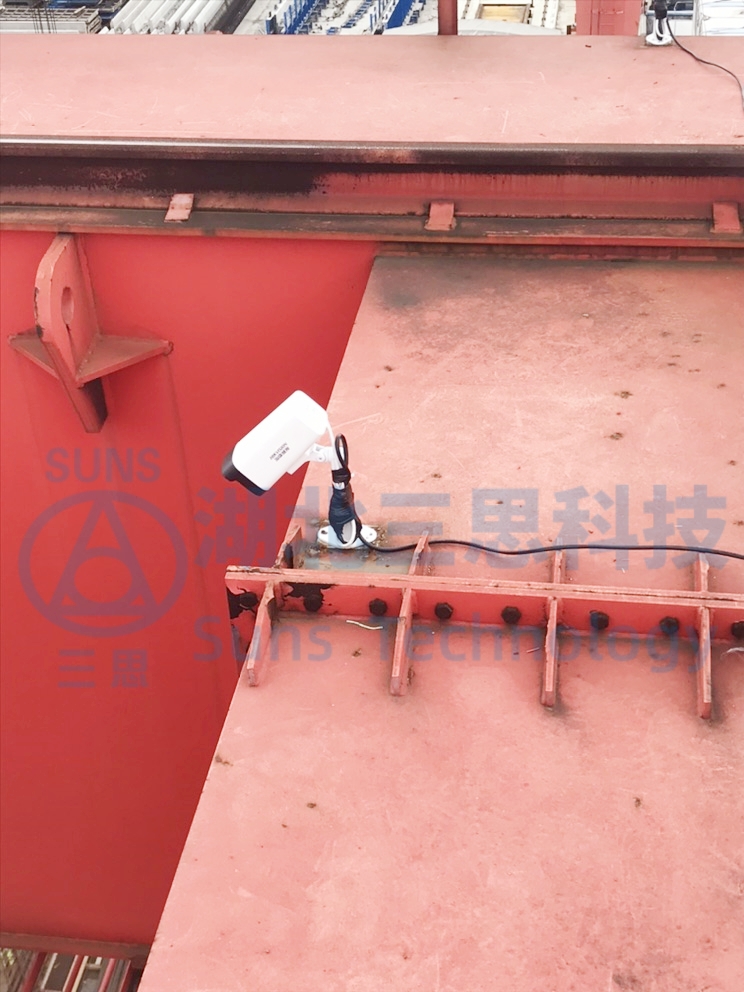

    ▲部分?jǐn)z像頭安裝實拍圖

    吊裝區域:端梁中間各裝1路攝像頭,用于監控現場吊裝區域。



    整車行走區域:端梁兩頭各裝2個攝像頭,用于監控整車運行軌道區域。



    ▲部分重量傳感器安裝實拍圖

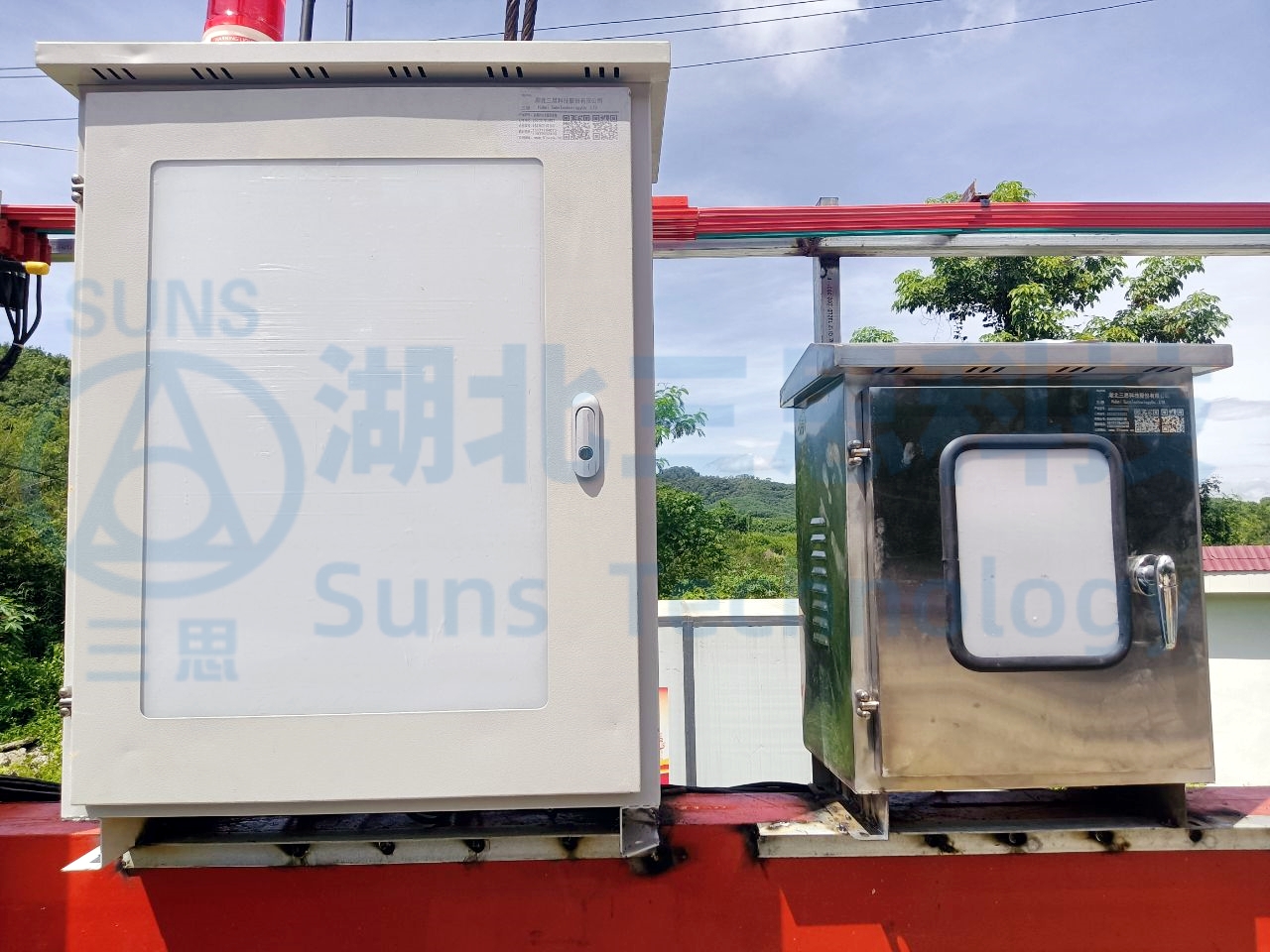

    ▲電控箱及紅外報警燈安裝實拍圖


    ▲信號采集箱安裝實拍圖


    以上兩個現場所安裝的均是SSL-CB型常規龍門吊安全監控系統,本系統適用于大部分龍門吊,夠全方面保證龍門吊的安全運行,包括龍門吊區域安全防護、防碰撞、超載、防偏斜等功能,能夠提供龍門吊安全運行狀態的實時預警和控制,提高操作的安全性。

    如有特殊需求,我司需要到現場進行現場勘查,根據現場的實際情況,按照國家的相關規定,來制定相應技術和安裝方案。

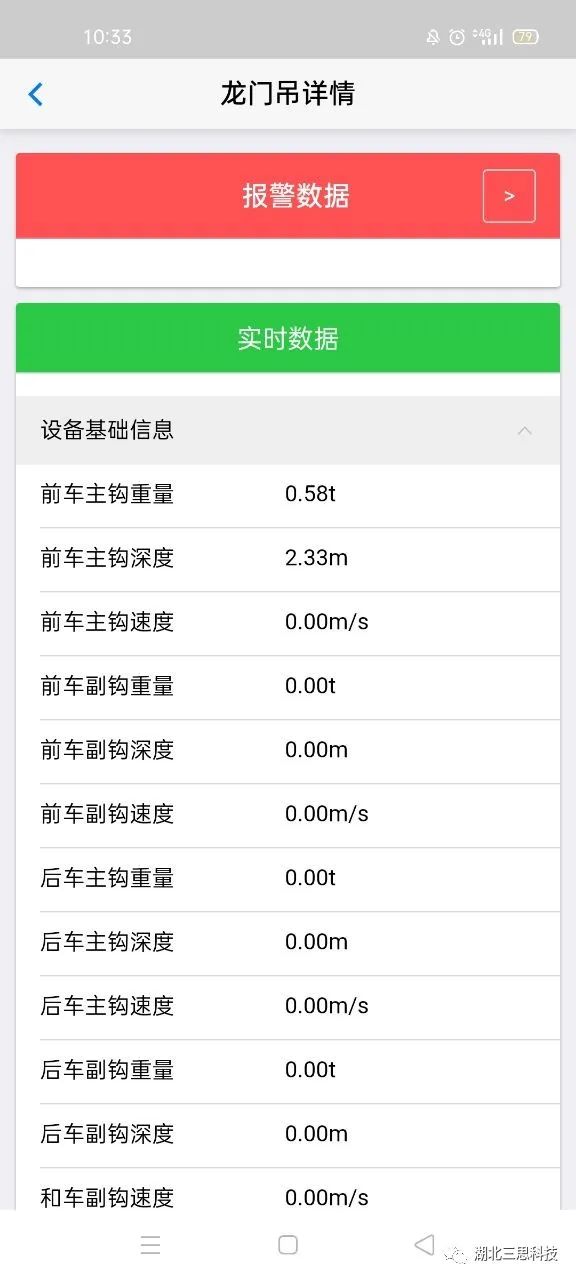

    同時,每臺設備均配有手機客戶端方便設備管理人員能隨時隨地及時準確的掌握起重機作業情況。
