• 湖北三思科技軟著——八通道振弦傳感器采集儀在龍門吊安全監控系統

    作者:三思科技 更新時間:2024-04-09




    近日,由湖北三思科技承接的江蘇現場龍門吊安全監控管理系統通過工程驗收并正式交付使用。本次方案使用的是湖北三思科技股份有限公司自主研發的SSL-CB型龍門吊帶應力監測安全監控系統。

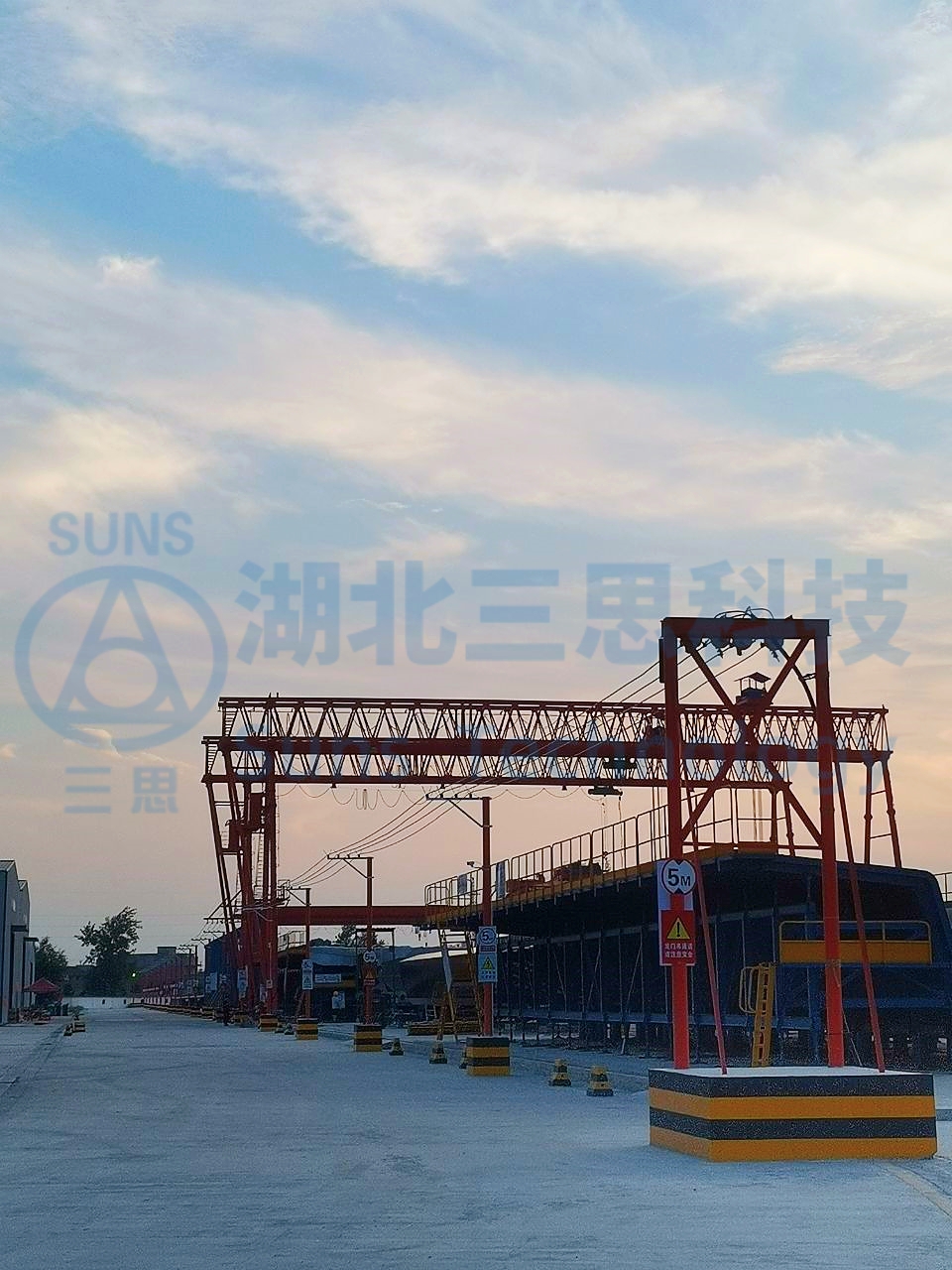

    龍門吊安全監控系統安裝現場

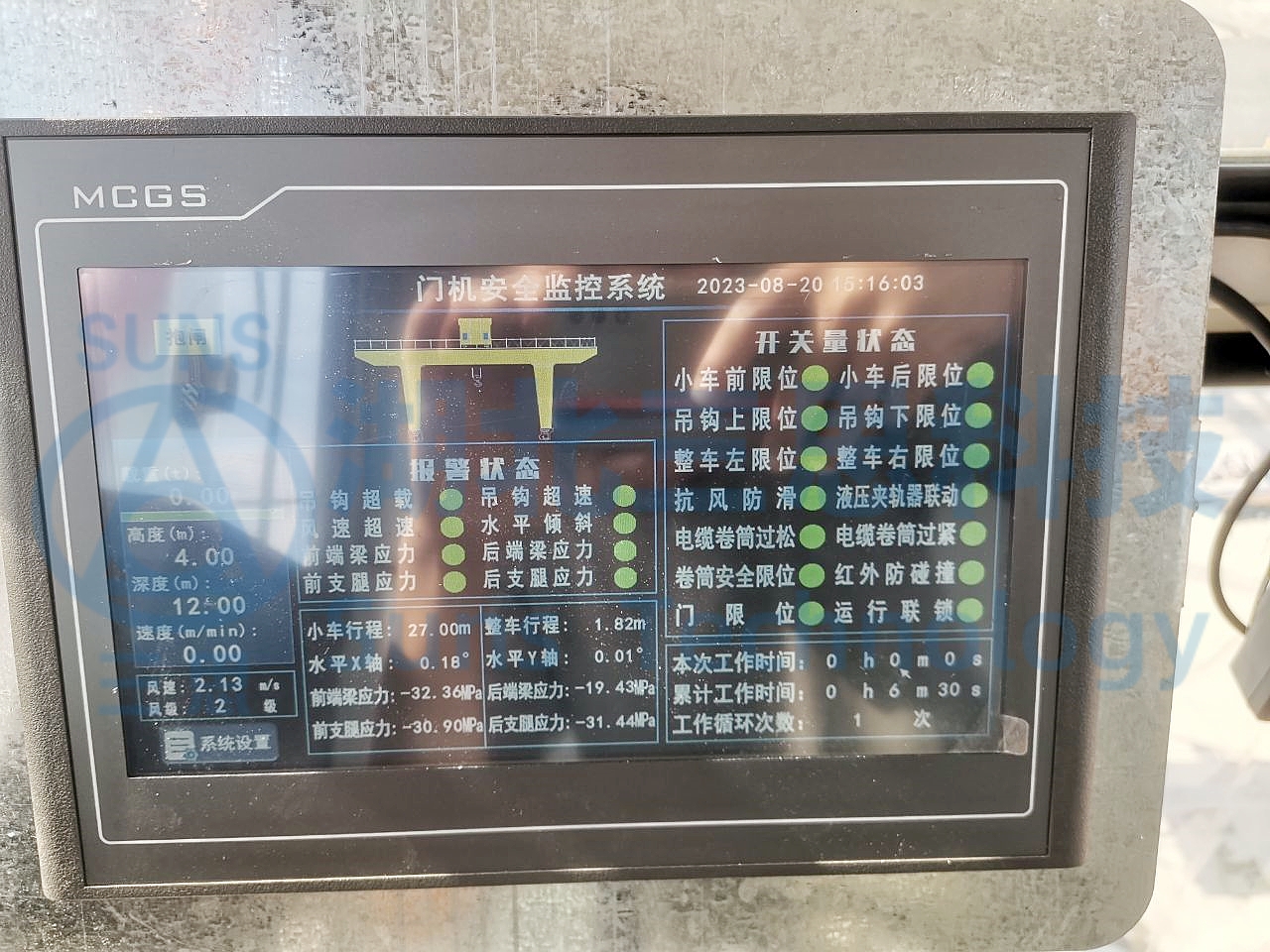

    ▲本門機安全監控管理系統由視頻監控系統和安全監控系統組成。視頻監控系統監測門機的運行軌道和吊裝區域,視頻顯示器放置于駕駛室中,給駕駛員帶來更加寬廣的操作視野,提高了門機操作便捷性。安全監控系統監測門機的運行行程數據,起升高度數據,限位數據,操作指令數據以及輸出控制點位,可以讓駕駛員全方位掌握門機的實時運行狀況,提高了操作的安全性。

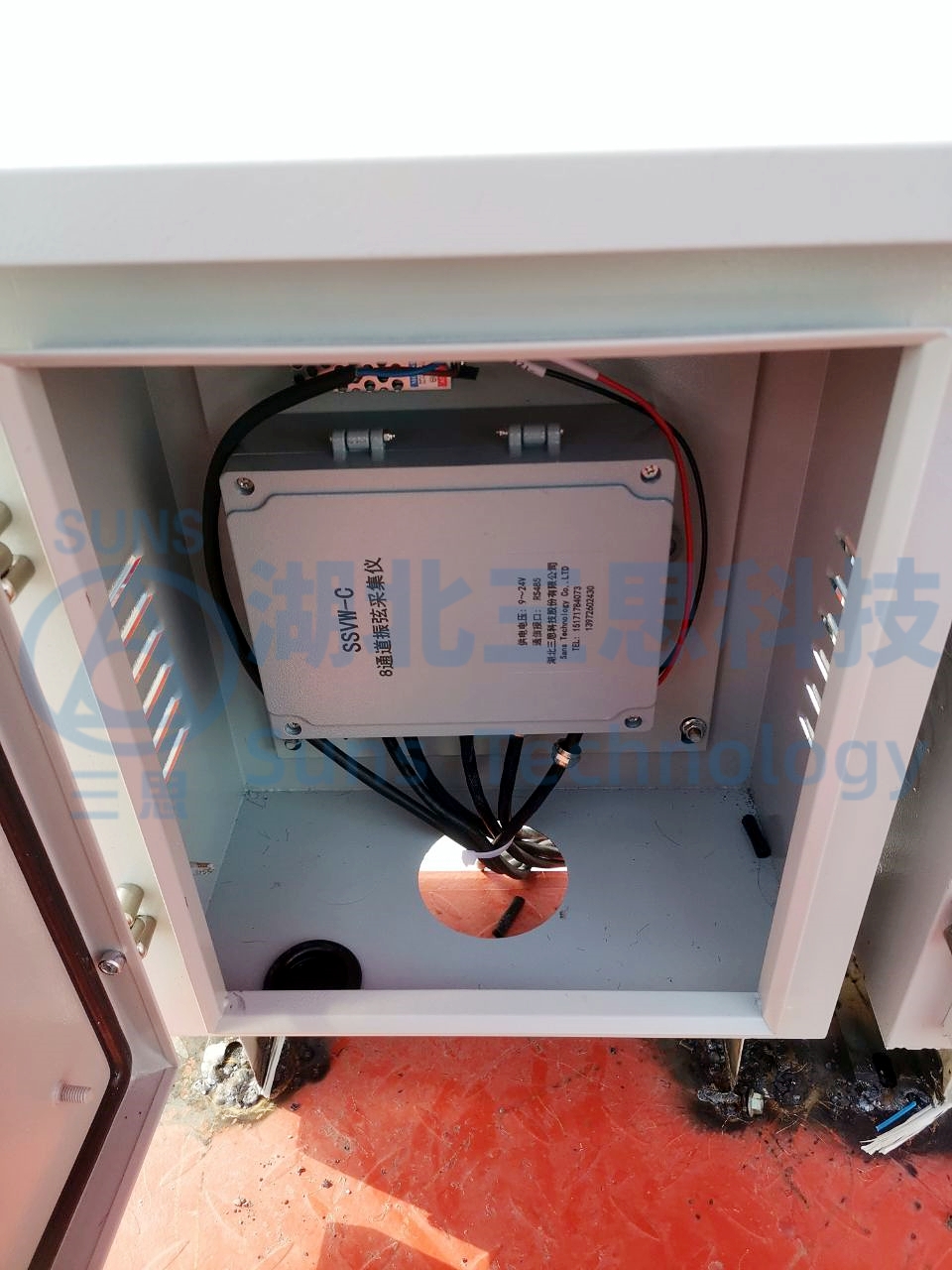

    ▲八通道振弦采集儀

    本系統額外添加應力監測系統,防止架橋機受力過大而傾覆。在每一面的承重架結構處設置一個應力測點,當各測點實時監測的應力與基準值做比較,若數據變化量超出設定的限值時,提前做出預警和報警判斷,防止龍門吊因所測部位受力過大使梁體結構受損,從而產生安全事故。





    ▲風速傳感儀

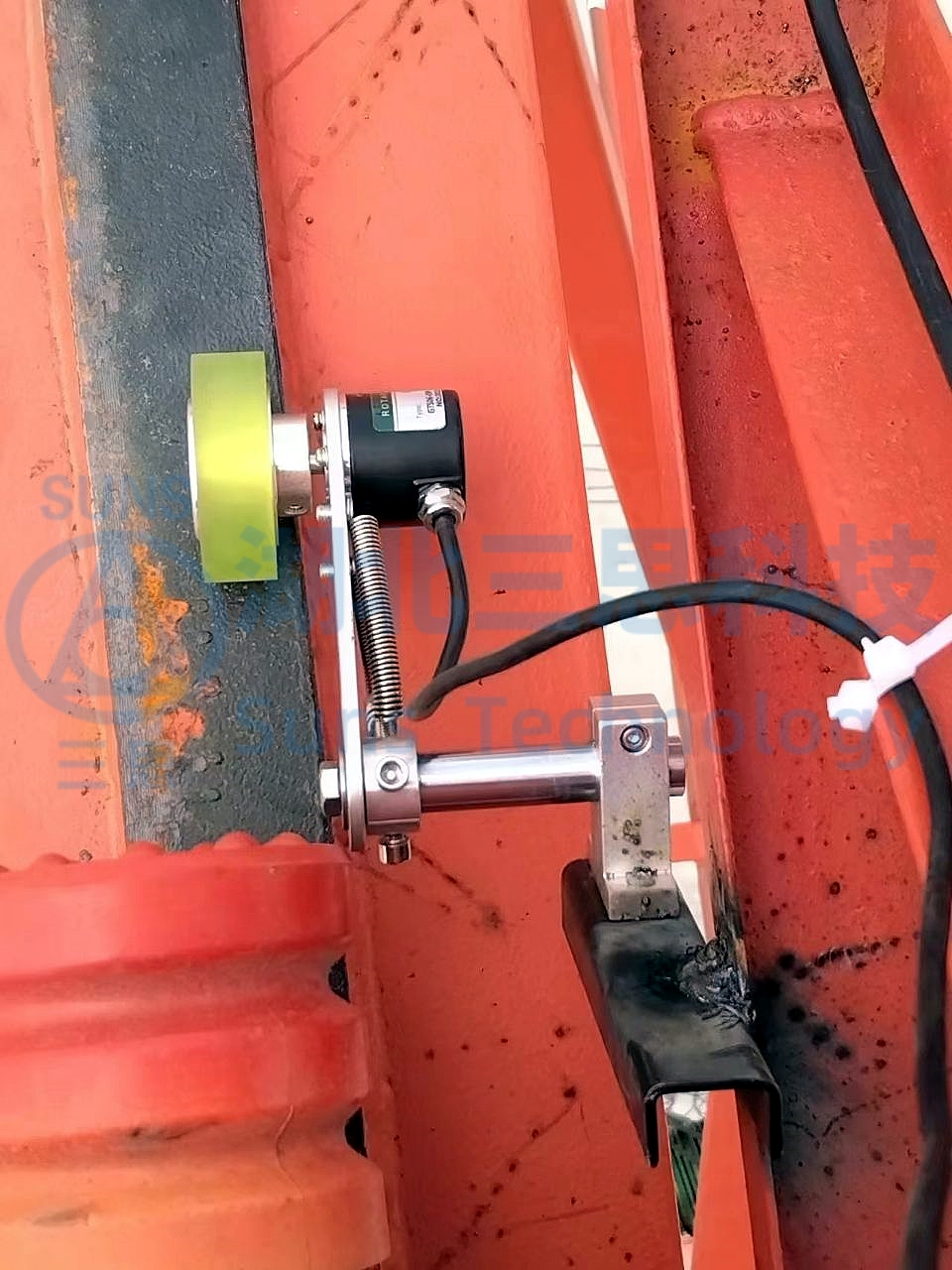

    ▲行程編碼器及限位開關



    ▲信號采集盒



    八通道振弦采集儀介紹


    振弦采集儀主要應用于應力與應變檢測系統中,采集各種振弦類傳感器的數據,上層采集系統通過485通信采用標準的Modbus協議即可獲取到連接在振弦采集儀中的各振弦傳感器的數據。本產品由湖北三思科技于2022年8月首次發表,并于2023年4月獲得該產品的軟件著作權。

    產品特點:

    1、可同時連接并測量8路振弦傳感器;

    2、采用低壓激勵掃頻技術,較大程度的保護振弦傳感器;
    3、針對不同的頻率區域采用不同的掃頻策略,穩定性好;
    4、采用標準Modbus協議與上層采集系統使用,可廣泛應用與工業檢測領域。
